Типы горелок газовых котлов

09.03.2017

Выделяют такие типы горелок газовых котлов:

  • атмосферные;
  • наддувные;
  • диффузионно-кинетические;
  • комбинированные.



Предназначение газовых горелок - смешивание газа и кислорода. Полученная смесь поджигается при помощи искры. Благодаря этому функционирует настенный газовый котел или напольный котел, и устойчиво горит пламя.

Атмосферные горелки

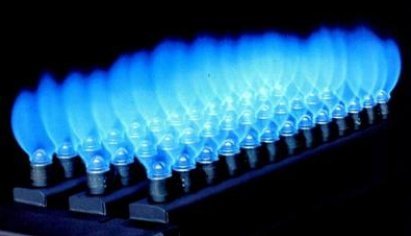

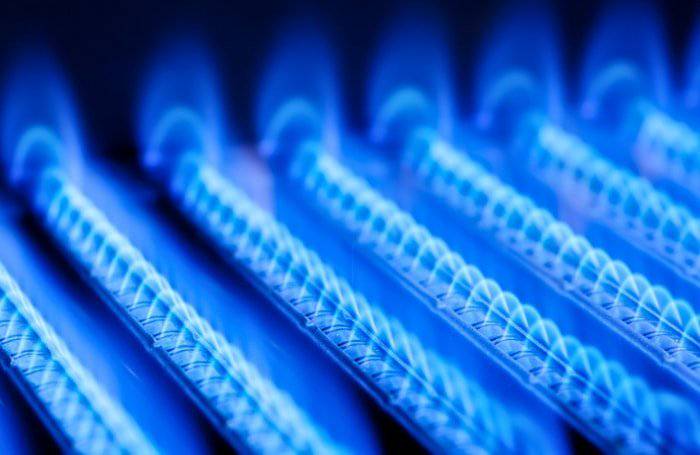

Атмосферная газовая горелка для котла обладает самой простой конструкцией (полая трубка, куда подается газ под давлением, имеющая большое количество отверстий) и работает бесшумно. Их ставят на газовые котлы, мощность которых не превосходит 80 кВт.
Оборудуют ними обычно напольные газовые котлы, предназначенные для домов площадью до 100 м2. Атмосферные подходят только для работающих на газе котлов. В случае перехода на другой вид топлива нужно будет поставить горелку другого типа.
К преимуществам горелок этого типа относятся:

  • надежность;
  • простота;
  • небольшие размеры;
  • маленький вес;
  • безопасность;
  • бесшумность.

Наддувные горелки

Наддувные горелки позволяют эксплуатировать газовый котел в более экономичном режиме. Наддувные характеризуются более высоким КПД, чем у атмосферных, но их стоимость при этом намного выше стоимости атмосферных газовых горелок. Воздух в них нагнетается при помощи специальных вентиляторов к месту смешивания и возгорания. Благодаря этому топливо тратится более экономно.

Этот вид газовых горелок для котлов используют не только на обычных отопительных устройствах, но и на агрегатах, мощность которых составляет несколько тысяч киловатт. Обычно ними оборудуют котлы, оснащенные закрытой камерой сгорания. Современные наддувные горелки характеризуются высоким уровнем автоматизации. Они состоят из приспособления для сжигания топлива, вентилятора и автоматики, предназначенной для обеспечения безопасности: при недостаточном или избыточном поступлении газа отключается автоматически. Дополнительная безопасность обеспечивается тем, что топливо сжигается в изолированной камере.

Какие бывают горелки наддувные (классификация):

  • вихревые (круглые отверстия);
  • прямоточные (круглые, прямоугольные и щелевидные отверстия).


Есть у таких горелок и недостатки: вентиляторы производят шум, также гул возникает при выходе под давлением газа. К тому же они зависят от электричества. Котлы на твердом топливе (уголь, дрова) и котлы на жидком топливе (мазут, солярка) также оснащаются наддувными горелками.

горелка круглая.jpg

Диффузионно-кинетические и комбинированные горелки

Диффузионно-кинетические горелки являются промежуточным звеном между атмосферными и наддувными. Применяются они преимущественно в газовом оборудовании, предназначенном для промышленности.

Комбинированные горелки предназначены для применения в котлах, работающих на различных видах топлива. Они всегда оборудуются автоматикой, поэтому одноконтурный или двухконтурный котел с комбинированной горелкой обходится почти без участия человека.
